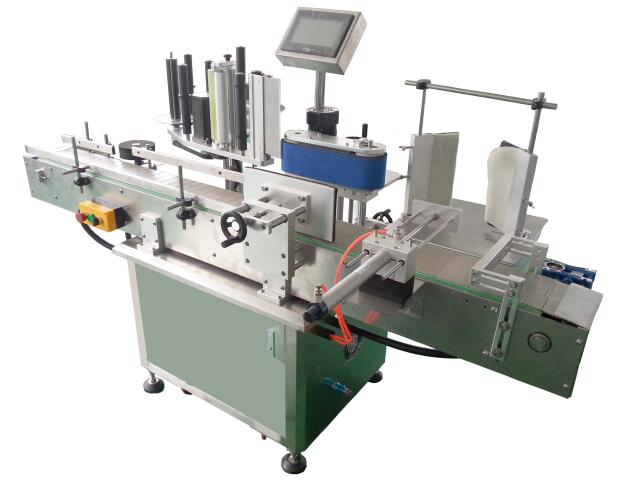

（一） MT-3510B 单侧面转角 贴标机

1 、基本用途：

＊用途：实现在产品侧平面、侧面大弧度面、圆周面、方形周面上，自动贴附不干胶标签.

＊作用：提高产品贴标、贴膜的贴附效率，贴附位置准确、质量好、稳定性高；避免人工贴标、贴膜效率低下，贴附歪斜，起泡和褶皱，贴附位置不规则等一系列问题；有效降低产品成本，提高产品标识美观度，提升产品竞争力。

2 、产品优点：

＊功能强大，一台机可实现 3 种产品贴标(方瓶、圆瓶、扁瓶)；

＊贴标平整、不起皱、无气泡，贴标精度好、效率高、稳定性好；   ＊使用调整灵活的压顶机构和导向机构，机械调整部分结构化组合和标签卷绕的巧妙设计，贴标位置 6 自由度微调方便(调整后可固定)，使不同产品之间的转换调整和标签卷绕变得简单、省时；   ＊针对扁瓶、方瓶、弧面瓶，采用了双侧刚性塑胶同步导向链条，自动保证瓶子对中性，对工人放瓶和流水线对接进瓶只有简单要求，大大降低工人作业或流水线对接难度；   ＊具备无物不贴标，无标自动校正和自动检测功能；   ＊可单机生产，也可接流水线生产；   ＊设备主要材料采用不锈钢和高级铝合金，整体结构牢固，美观大方；   ＊采用标准 PLC+ 触摸屏 + 标准传感器电控系统控制，人机交互界面全中文注释和完善的故障提示功能、操作教导功能；使用方便，维护简单；   ＊完善的设备配套资料(包括设备结构，原理，操作，保养，维修，升级等说明资料)，给设备正常运作提供充分保障；   ＊具有生产计数功能，省电功能，生产数设定提示功能，无标报警

＊可选配功能和部件：①热打码 / 喷码功能②自动上料功能③自动收料功能(结合产品考虑)④增加贴标装置⑤圆周周向定位贴标功能⑥其他功能(按客户要求订做)。

3 、工作过程：

操作说明：   ＊核心工作原理：传感器检测到产品经过，传回信号到贴标控制系统，在适当位置控制系统控制电机送出标签并贴附在产品待贴标位置上，产品流经覆标装置，标签被覆贴附在产品上，一张标签的贴附动作完成；   ＊操作过程：放产品(可接流水线) —> 产品导向(设备自动实现)) —> 产品输送(设备自动实现) —> 贴标(设备自动实现) —> 收集已贴标产品。

4 、技术参数：

以下为标准机型技术参数，其他特殊要求和功能，可量身订做。   ＊贴标精度： ±1mm ( 不含产品、标签误差，视客户产品而定 ) ；   ＊贴标速度： 20 ～8 0 件 / 分钟(与产品尺寸有关)；   ＊适用产品尺寸：扁瓶 / 方瓶：宽度 ≥30mm ，长度 ≥30mm ， 30≤ 高度 ≤350mm ；
                 圆瓶 / 锥瓶：￠ 30≤ 直径 ≤ ￠ 150mm ， 10≤ 高度 ≤350mm   ＊适用标签尺寸： 15≤ 宽度 ≤200mm ，长度 ≥10mm ；标签内径 76mm ，外径300 mm (以内)   ＊整机尺寸：30 00×1500×1500mm (长 × 宽 × 高)；   ＊适用电源： 220V 50/60H ；   ＊整机重量： 250Kg
